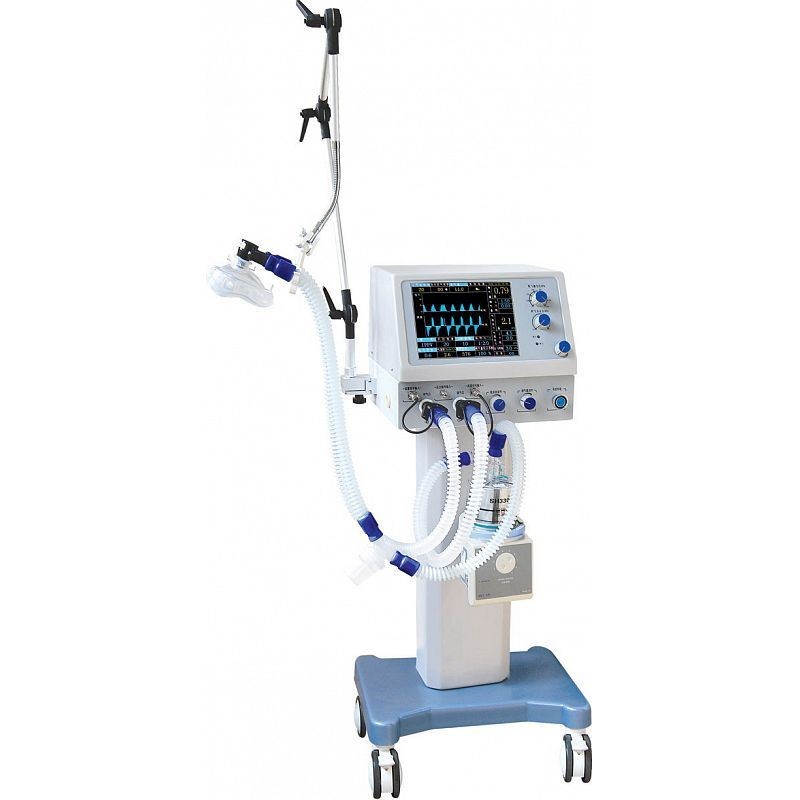

دستگاه تنفس پزشکی

مشخصات فیزیکی

نمايش

10صفحه نمایش ال سی دی.4'

حالت:

سیستم های الکتریکی و پنوماتیک

ماشين:

مجهز به چهار چرخ لاستیکی ضد استاتیک؛ دو مورد از آن ها برای ترمز قفل می شوند و برای مانور آسان با برنامه های ترمز پیاده استفاده می شود

مشخصات فنی:

نیاز به گاز:

اکسیژن پزشکی و اکسید نیتروز با فشار بین 280 تا 600 kPa

دریچه ایمنی

<12.5 کیپای

ضربان تنفسی

۱ تا ۹۹ ضربه در دقیقه

تولید غلظت اکسیژن

۲۱٪ تا ۱۰۰٪ قابل تنظیم

حداکثر تهویه دقیقه ای

≥18L / دقیقه

روش های تهویه

A/C، IPPV، SIPPV، IMV، SIMV، PEET.

انطباق دستگاه تهویه

≤30 میلی لیتر/کیپای

بِيپ:

0 ~ 1.0 kPa

Ptr:

-10 ~ 10 هپای

فرکانس IMV:

۱ تا ۲۰ ضربان در دقیقه

نسبت I/E:

41 تا 1:4، دارای نسبت معکوس تهویه

حجم مد و مد

محدوده تنظیم: 50 ~ 1500ML محدوده نمایش: 0 ~ 2000ml ؛ نسبت وضوح: 10ml

فلات الهام بخش:

0 ~ 1s

حداکثر فشار ایمنی

≤ 6.0kPa

آه می زنم

یک نفس عمیق در هر 80 تنفس کنترل شده، زمان الهام 1.5 برابر نقطه تنظیم است.

محدوده فشار:

1.0 ~ 6.0kPa

هشدار فشار راه هوایی: صوتی و بصری و با رنگ زرد و قرمز نشان می دهد

پایین: 0.1 kPa ~ 6.0 kPa؛ بالا: 0 ~ 5.0 kPa

±0.2 kPa

آلارم حجم تهویه:

≥ 18L/ MIN

آژیر برق

منبع برق AC / DC پس از شکست بلافاصله هشدار ارسال می شود
زمان هشدار: >120s نگه دارید

فشار راه هوایی همچنان بالاتر از 15 هپای است ±1 hPa برای 15s±1s، پس از آن دستگاه یک زنگ هشدار صوتی را بلند می کند.فشار به رنگ قرمز نشان داده می شود و متن هشدار فشار بالا مداوم قرمز در صفحه دستگاه تنفسی بیهوشی نشان داده می شود..

شرایط عملیاتی

دمای محیط:

10~40^oC

رطوبت نسبی:

نه بیشتر از 80٪

فشار جوی:

860 هپای~1060 هپای

نیاز به قدرت:

100-120 وات، 50/60 هرتز؛

توجه: منبع برق AC که برای دستگاه بیهوشی استفاده می شود باید به خوبی زمین باشد.

توجه: دستگاه بیهوشی مورد استفاده باید مجهز به مانیتور دی اکسید کربن مطابق با ISO 9918 باشد.:1993، یک مانیتور اکسیژن مطابق با ISO 7767:1997 و اندازه گیری حجم گازی با توجه به 51101.4.2 بخش دوم تجهیزات الکتریکی پزشکی: الزامات ویژه ایمنی و عملکرد اساسی سیستم بیهوشی.

ذخیره سازی

دمای محیط:

-15^oC ~+50^oC

رطوبت نسبی:

نه بیشتر از 95٪

فشار جوی:

۸۶ کیپای~۱۰۶ کیلوپای

باید در یک اتاق بدون گاز های خوردنی و تهویه خوبی نگهداری شود.

بسته بندی

جعبه بسته بندی

مطابق با الزامات GB باشد/T 15464

بین جعبه بسته بندی و محصول، مواد نرم با ضخامت مناسب برای جلوگیری از گشایش و اصطکاک متقابل در طول حمل و نقل

حفاظت از رطوبت و حفاظت از باران برای اطمینان از محافظت از محصول در برابر آسیب های طبیعی

امن و هشدار

فشار منبع گاز

آژیر فوری: آژیر سطح بالا، سیگنال های سیری را نشان می دهد و یک آژیر صوتی ایجاد می کند.

هشدار فشار راه تنفسی

فشار راه تنفسی بیش از 15Pa است. حداکثر تاخیر بیش از 17 ثانیه نیست. شاخص "آلارم سطح بالا" می درخشد و یک هشدار صوتی ایجاد می کند.

هشدار حجم مد

کمتر از 50 میلی لیتر، زنگ هشدار پس از یک چرخه تنفس بلند خواهد شد.

هشدار حجم تهویه

پایین: 0 ~ 12L / دقیقه؛ بالا: 18L / دقیقه

هشدار ولتاژ باتری

وقتي ولتاژ باتري کمتر از 10.5 ولت باشه

قدرت خودآزمایی

قبل از کار کردن خودتون رو امتحان کنيد تا مطمئن بشيد که به طور طبيعي کار ميکنه

پیکربندی استاندارد

تعداد سال

نام

1 مجموعه

واحد اصلی

1 مجموعه

لوله اکسیژن

2 مجموعه

ماسک سیلیکونی

۱ درصد

خط برق

4 عدد

لوله های رشته دار

دو عدد

لوله استاندارد

1 مجموعه

کاهش دهنده اکسیژن

1 مجموعه

مرطوب کننده

۱ درصد

باتری
